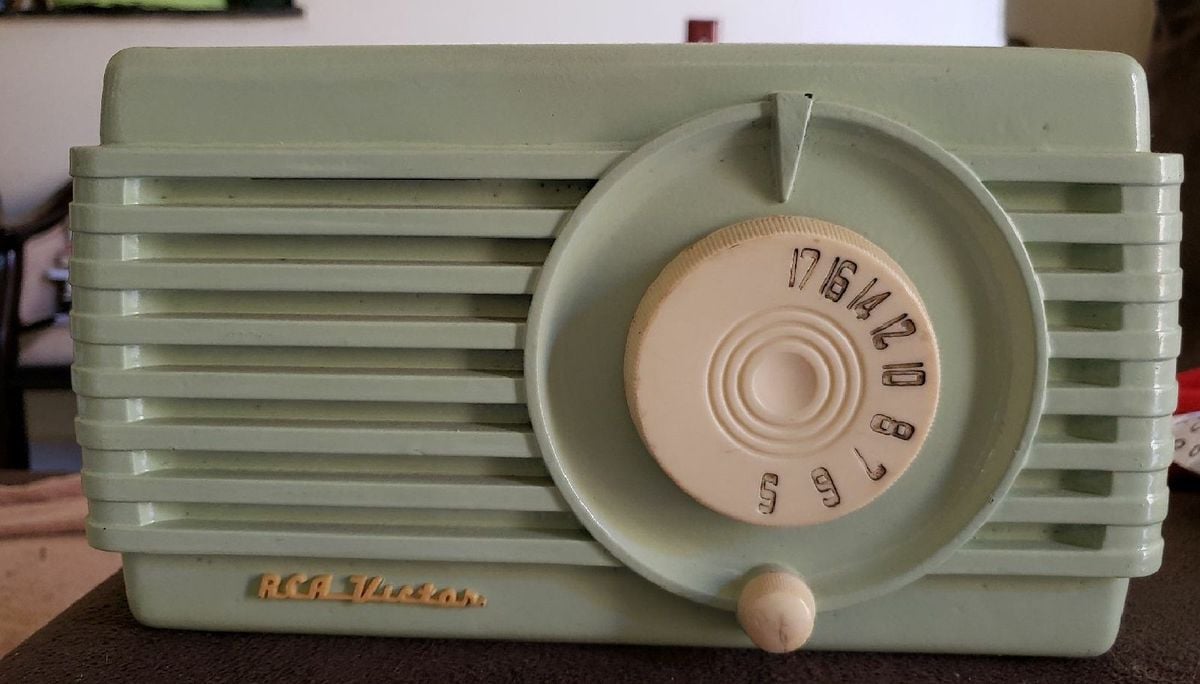

Radio RCA Victor, monofônico e valvular.
O "furo" visto no centro da base do chassis de aço zincado, contornado pelo cordão de força, é uma tomada RCA, usada como entrada de áudio auxiliar para toca-discos com fono-captores cerâmicos "pickups", também conhecidos como "cristais". Pré-amplificadores com circuitos de equalização das curvas CBS, RCA, RIAA e cápsulas magnéticas GE, somente para milionários
Pickups cerâmicos (cristal de sal Rochelle) usados em toca-discos da época. Agulhas de diamante eram um luxo.
A maioria dos audiófilos usavam agulhas de safira.
Muitos dos pequenos "Rádios de Cabeceira", como o rádio apresentado na foto, usavam fontes de alimentação muito simples, sem transformador de força isolado. Tal configuração tornava o chassis metálico "vivo", isto é: dependendo da natureza da rede elétrica e da polaridade do plugue de força, davam choques em quem tocasse no chassis.
Essa característica "hostil" fez com que tais aparelhos recebessem a infame pecha "rabo quente".
Percebam que o gabinete e os botões de controle do rádio têm isolação plástica reforçada. No entanto, a tomada RCA também "eletrificava" o cabo "shield" com blindagem metálica exposta, o qual ligava o pickup do toca-discos externo ao chassis do rádio em questão.
A solução para o indesejável e perigoso problema era, e ainda é, empregar um transformador de força isolado; um incômodo periférico ligado do lado de fora do aparelho.
crédito das fotos:
Enjoei | É Compra, É Venda | Roupas, Sapatos, Móveis Novos & Usados
O site mais simpático para comprar e vender online roupas, sapatos e bolsas! Marcas Zara, Farm, Nike. Baixe o app e vem conferir!
www.enjoei.com.br
Electronics, Cars, Fashion, Collectibles & More | eBay
Buy & sell electronics, cars, clothes, collectibles & more on eBay, the world's online marketplace. Top brands, low prices & free shipping on many items.
www.ebay.com
Sobre curvas de gravação/reprodução em discos de baquelite (78 rpm) e vinil (45 e 33 1/3 rpm) :
Phono Equalization B.S. Continues!
A recently posted review of a phono preamp on a website that is not deserving of mention here once again makes the specious claim that curves other than the RIAA were used in the mastering of stereo records. This is simply not true. Yes you can use these pre-stereo curves such as the Capitol...
translate.google.com
Havia também uma curva de equalização para CDs. Ao que se sabe, nunca foi aplicada...
